Введение

Технологии SMT (Surface Mount Technology) и SMD (Surface Mounted Devices) являются основными технологиями в современной сборке электроники. Благодаря пайке SMD-компонентов на поверхность печатных плат с помощью SMT достигаются меньшие размеры, более высокая плотность компонентов и более высокая эффективность производства. В этой статье вы узнаете о ключевых различиях и применении SMT и SMD, чтобы принимать лучшие решения в ваших электронных проектах.

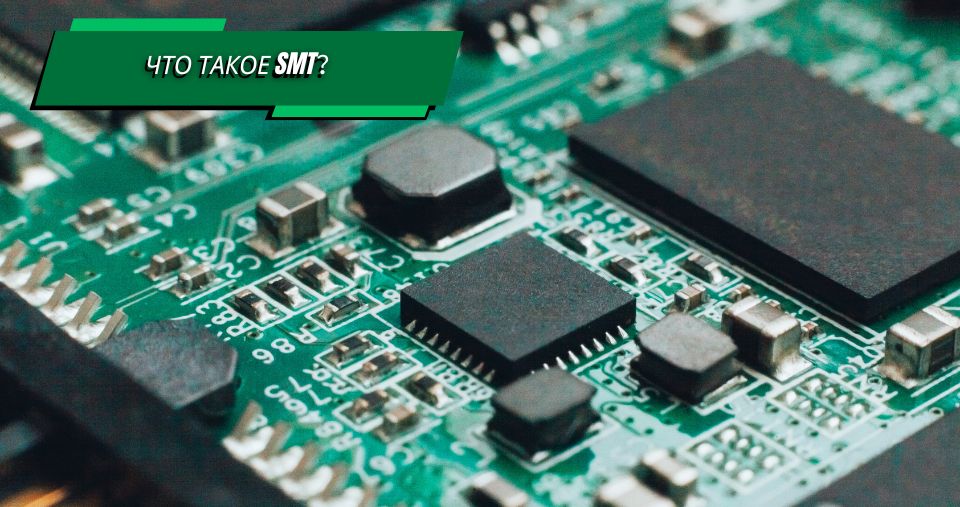

Что такое SMT？

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur.

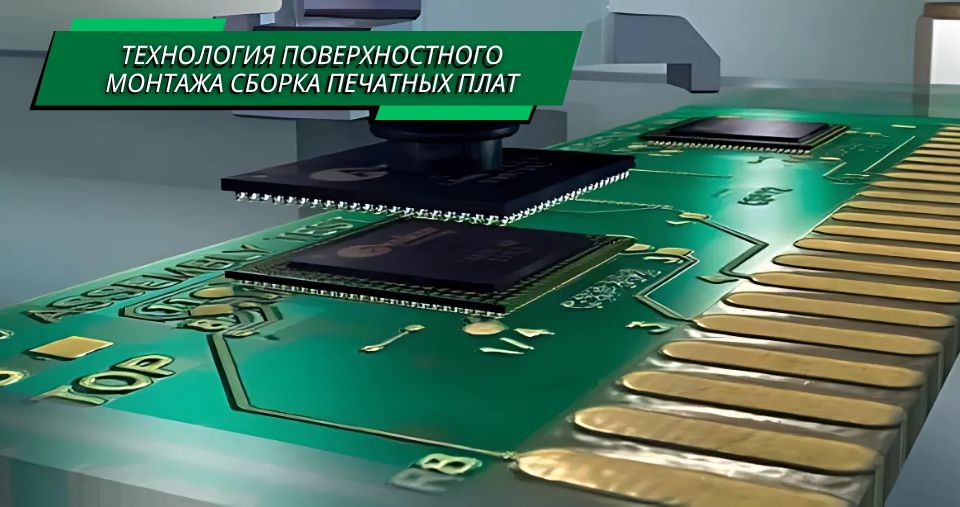

Процесс сборки SMT

Нанесение паяльной пасты: Трафарет наносит паяльную пасту на печатную плату.

Размещение компонентов: Машина для подбора и размещения размещает компоненты на пасте.

Пайка: Печатная плата нагревается в печи для пайки, чтобы расплавить пасту и закрепить компоненты.

Преимущества SMT

• Более высокая плотность размещения компонентов: Компоненты могут быть размещены на обеих сторонах печатной платы.
• Более компактные устройства: Поддерживает миниатюризацию электроники.
• Автоматизированное производство: Сокращение трудозатрат и увеличение скорости производства.

SMT позволяет производить электронные устройства быстрее, эффективнее и экономичнее. Она используется в самых разных отраслях промышленности, включая бытовую электронику, автомобилестроение и здравоохранение.

Что такое SMD？

Устройство поверхностного монтажа (SMD) – это электронный компонент, который может быть установлен непосредственно на поверхность печатной платы (PCB).

Ключевые особенности SMD

• Малый размер: SMD-матрицы намного меньше традиционных компонентов.

• Отсутствие выводов: В отличие от старых компонентов, SMD не имеют длинных выводов; их можно припаивать непосредственно к площадкам на печатной плате.

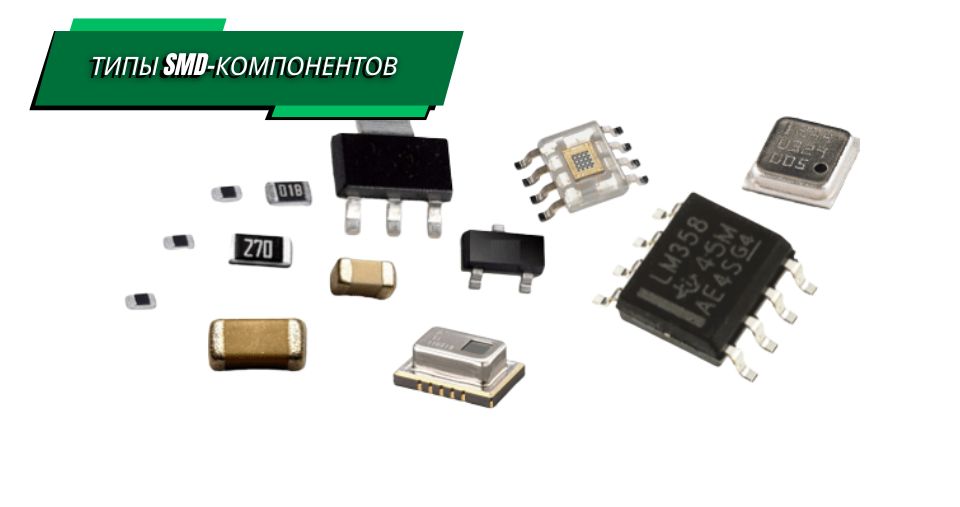

Типы SMD-компонентов

SMD-устройства (Surface Mount Devices) включают в себя широкий спектр электронных компонентов, используемых в современной сборке печатных плат. К распространенным типам SMD относятся

• Резисторы: Используются для ограничения или регулирования протекания электрического тока в цепи.
• Конденсаторы: SMD-конденсаторы накапливают и высвобождают электрическую энергию, что очень важно для фильтрации, синхронизации и хранения энергии.
• Диоды: Позволяют току течь только в одном направлении, обеспечивая защиту от скачков напряжения.
• Транзисторы: Используются в качестве переключателей или усилителей и управляют током в цепях.
• Интегральные микросхемы (ИМС): Это сложные компоненты, сочетающие в себе множество функций, от логической обработки до усиления сигнала.

Выпускаются различных размеров, включая стандартные, такие как 0805, 0603 и 0402, а также специализированные размеры для конкретных приложений. SMD-микросхемы компактны и мощны, что делает их идеальным решением для схем с высокой плотностью монтажа. Они помогут вам реализовать более компактные и эффективные электронные устройства.

Преимущества SMD

• Более высокая плотность размещения компонентов: SMD позволяют разместить больше компонентов на одной печатной плате.
• Компактный дизайн: Это позволяет создавать более компактные и мощные электронные устройства.
• Более быстрая сборка: SMD-компоненты могут быть размещены и спаяны автоматически, что ускоряет производство.

SMD – это ключ к миниатюризации электроники для создания более компактных и эффективных устройств.

Они позволяют создавать печатные платы высокой плотности, что очень важно для современной электроники, такой как смартфоны и компьютеры.

SMT и SMD: основные различия

Характеристика	SMT	SMD
Определение	Процесс монтажа компонентов на печатную плату	Электронные компоненты, используемые в процессе SMT
Главное назначение	Для автоматизации и ускорения процесса сборки	Для достижения миниатюризации и высокой плотности интеграции
Компоненты	Использует различные типы SMD-компонентов	Относится конкретно к компонентам (резисторам, микросхемам и т.д.).
Процесс сборки	Нанесение паяльной пасты, размещение компонентов, пайка оплавлением	Компоненты припаиваются непосредственно к печатной плате с помощью SMT
Технология	Процесс сборки печатной платы	Тип электронного компонента
Функционал	Уменьшение размера доски, повышение эффективности	Обеспечивает компактный размер и лучшую производительность
Автоматизация	Высокая степень автоматизации для быстрого производства	SMD-матрицы предназначены для автоматизированного размещения
Применение	Используется в современном производстве электроники	Используется в таких продуктах, как смартфоны, компьютеры и медицинские приборы

SMT и SMD – общие черты

Поскольку SMT и SMD тесно связаны между собой, они часто используются вместе в процессе сборки печатных плат. Понимание их сходства – ключ к оптимизации вашей производственной линии. Понимание их сходства поможет вам эффективнее решать задачи проектирования и производства электронных изделий.

• Тесно связаны между собой: SMT и SMD часто используются вместе и играют ключевую роль в PCBA. В процессе сборки вы увидите, что эти два компонента неразделимы.
• Миниатюризация и высокая плотность: Как SMT, так и SMD поддерживают миниатюризацию и высокоплотную интеграцию электронных устройств. Используя SMD-компоненты и применяя SMT-процесс. Вы можете собрать больше компонентов на ограниченном пространстве, создавая более компактную и легкую электронику.
• Автоматизированное производство: Оба способствуют автоматизации производственного процесса.SMT быстро и точно монтирует SMD-компоненты на печатные платы с помощью машины. Это повышает производительность и снижает трудозатраты.
• Повышенная производительность: Поскольку SMD-компоненты имеют небольшие размеры и не имеют выводов (или имеют короткие выводы). При использовании процесса SMT можно более эффективно устанавливать большое количество компонентов. И снизить количество ошибок в процессе сборки.

Выбор между SMD и SMT

Выбирая между SMD и SMT, важно понимать, как они соотносятся друг с другом и как каждый из них вписывается в ваш проект.

Учитывайте потребности вашего продукта

Если ваше оборудование должно быть маленьким и компактным, SMD – идеальный выбор.

SMT – это метод эффективного монтажа SMD-компонентов на печатную плату.

Важность объема производства

Для крупносерийного производства лучше использовать SMT, поскольку они обеспечивают автоматизацию, скорость и точность сборки.

Для малосерийного производства или создания прототипов в некоторых случаях лучше использовать SMD и ручную пайку.

Производительность и надежность

SMD обеспечивает высокую плотность размещения, что приводит к отличной производительности.

SMT обеспечивает точное размещение, что очень важно для эффективной сборки.

Соображения по поводу стоимости

SMD и SMT могут иметь более высокую начальную стоимость, но они более экономичны при крупносерийном производстве.

В долгосрочной перспективе SMT может сэкономить время и затраты за счет лучшей автоматизации.

В конце концов, SMD – это компоненты, а SMT – процесс, который позволяет создавать компактную и высокопроизводительную электронику. Делайте свой выбор в зависимости от производственных потребностей, стоимости и сложности устройства.

Тематические исследования

После ознакомления с SMT и SMD, реальный пример позволит вам получить более глубокое представление.

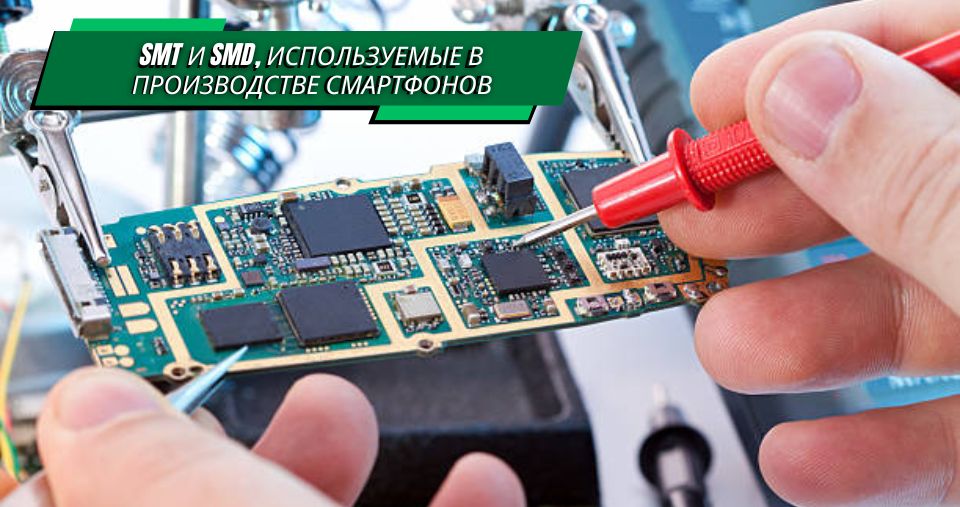

Для производства смартфонов

Для производства смартфонов ключевым моментом является создание компактных, легких устройств в больших объемах. Сочетание SMD-компонентов и технологии SMT обеспечивает эффективное решение. SMD-компоненты имеют небольшие размеры, что позволяет им размещаться в ограниченном пространстве, а SMT автоматизирует процесс сборки, обеспечивая скорость и точность. Этот метод обеспечивает быстрое производство, сокращает ручной труд и приводит к созданию более компактных и мощных смартфонов.

Ключевые моменты

• Малый размер и высокая плотность: SMD-компоненты позволяют создавать компактные конструкции.

• Автоматизированное производство: SMT позволяет быстро и точно размещать компоненты.
• Повышенная эффективность: SMT сокращает ручной труд и ускоряет производство, в результате чего получаются более компактные, легкие и мощные устройства.

Такой подход обеспечивает эффективность производственного процесса и его масштабируемость для крупносерийного производства.

Заключение

SMT и SMD стали стандартом в современном производстве электроники. Они делают устройства меньше, эффективнее и надежнее. Понимание взаимосвязи между ними может позволить вам сделать лучший выбор при проектировании и сборке электронных изделий.

В PCBMay мы предлагаем высококачественные SMT и SMD решения для удовлетворения ваших потребностей в сборке печатных плат. Обращайтесь к нам за квалифицированным руководством и эффективными услугами по сборке.

FAQs

В чем заключается основное различие между SMD и SMT?

Под SMD (Surface Mount Device) понимаются электронные компоненты, предназначенные для монтажа непосредственно на поверхность печатной платы (PCB). SMT (Surface Mount Technology) – это процесс крепления этих компонентов к печатной плате с помощью паяльной пасты и пайки оплавлением.

Являются ли SMD-компоненты более дорогими, чем компоненты со сквозными отверстиями?

Да. Из-за меньшего размера SMD-компонентов и передовых производственных процессов они обычно дороже. Однако более высокая плотность может снизить стоимость сборки в долгосрочной перспективе.

Можно ли использовать SMD-компоненты в технологии сквозных отверстий?

Да, через гибридные печатные платы, но это увеличивает сложность и стоимость.
